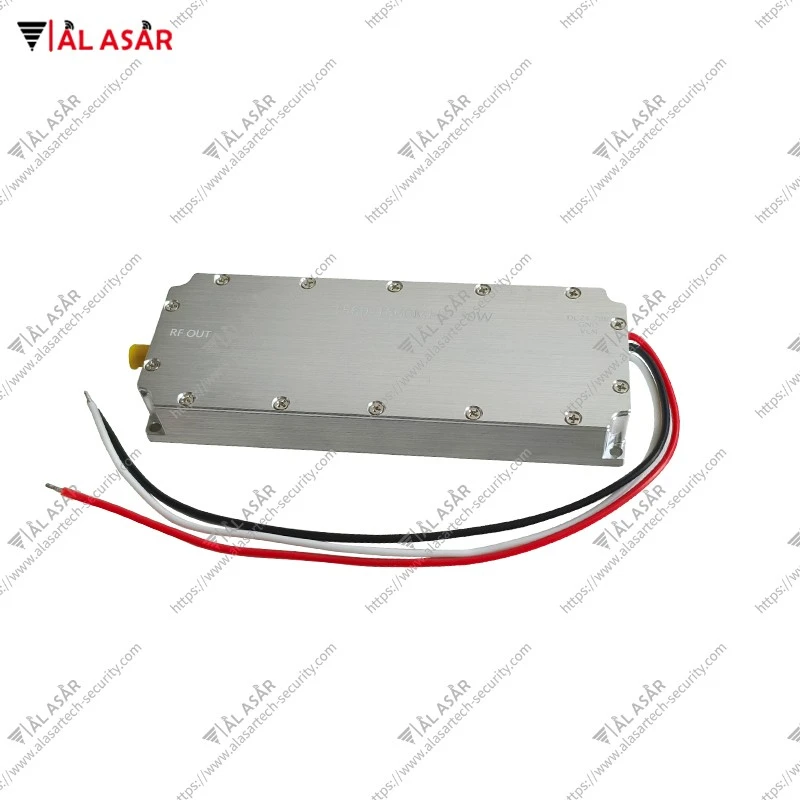

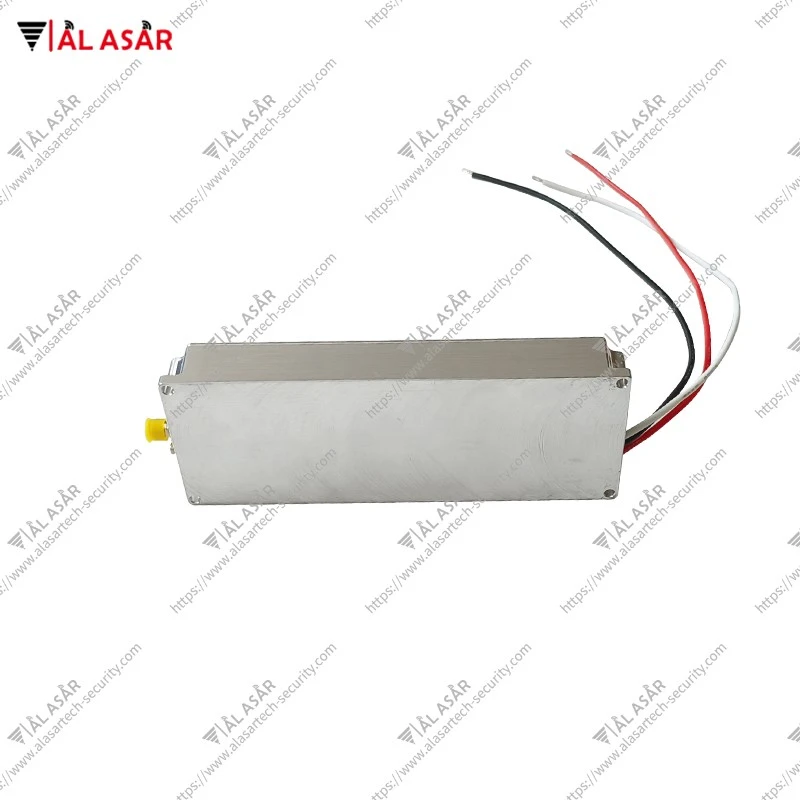

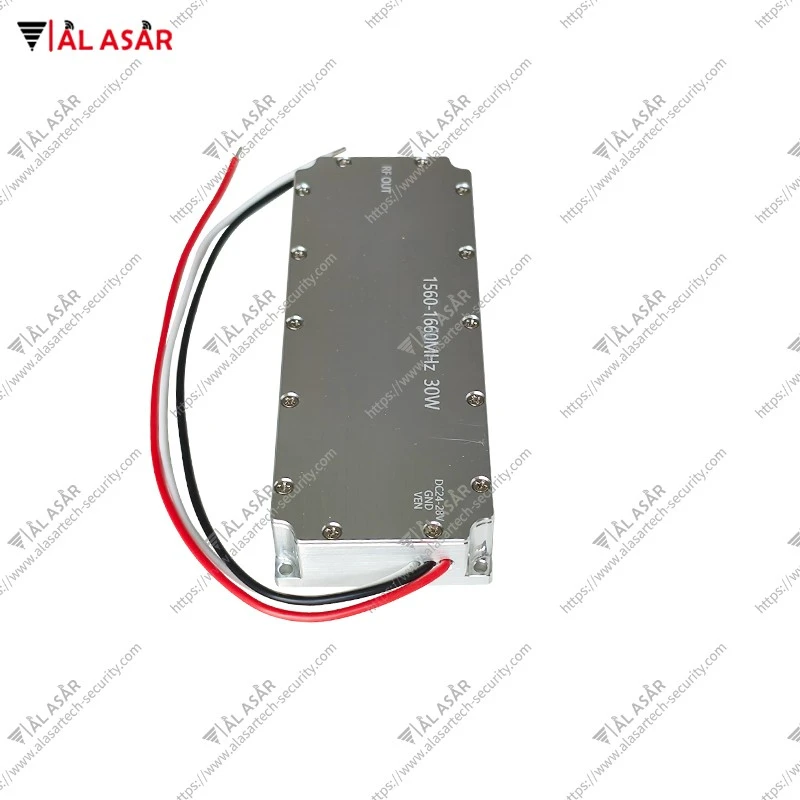

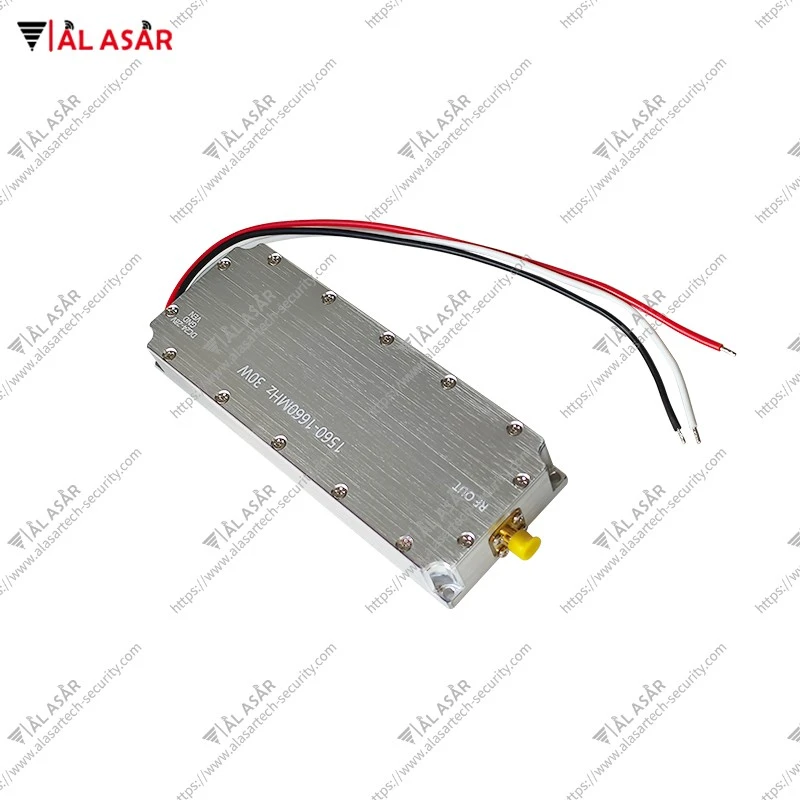

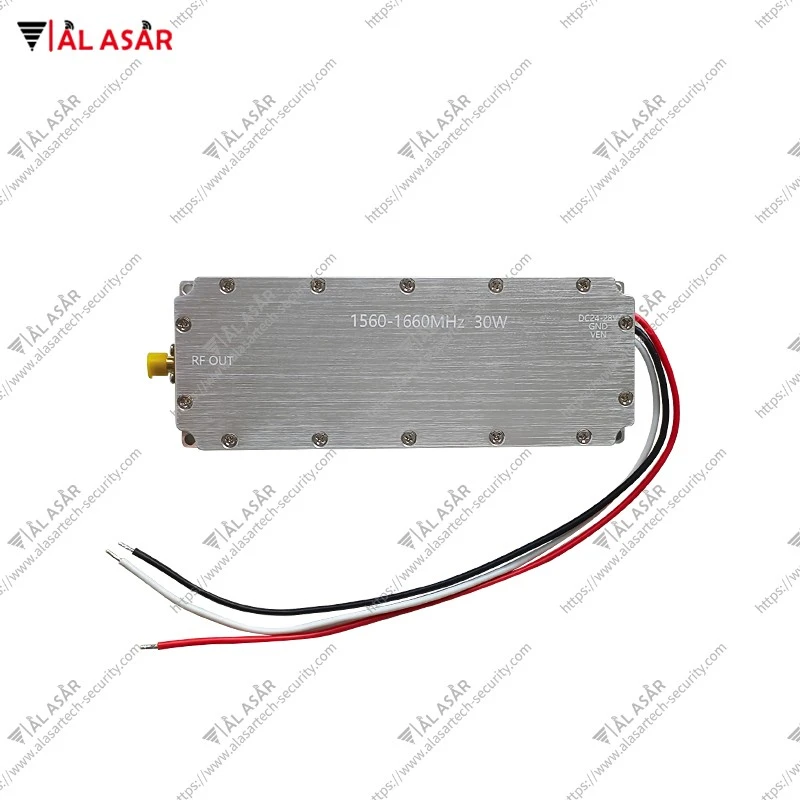

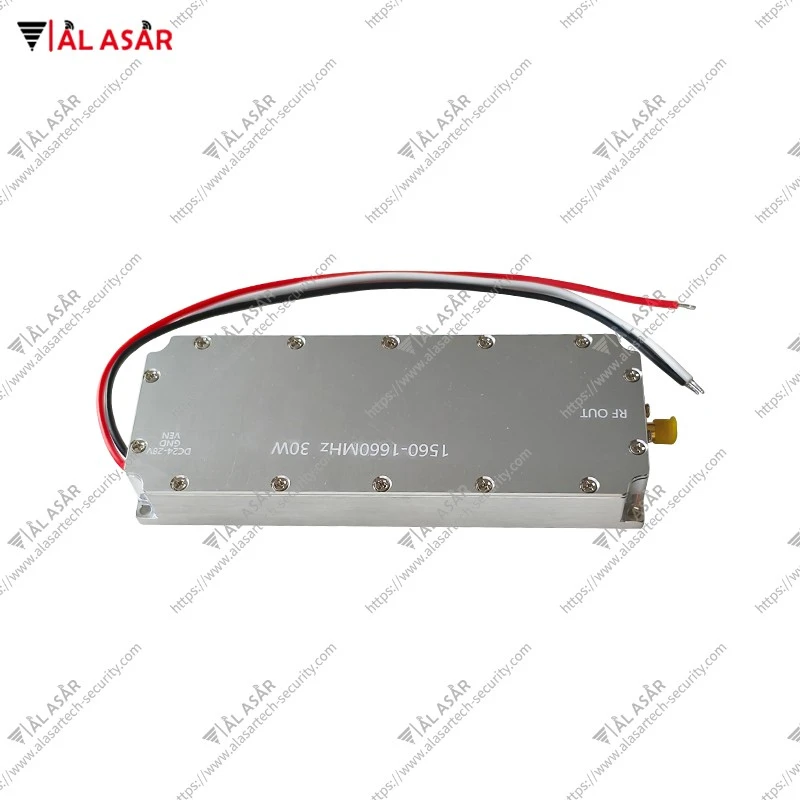

আরএফ পাওয়ার এমপ্লিফায়ার মডিউল

সূচক

প্যারামিটার

কাজের ফ্রিকোয়েন্সি

আউটপুট সিডাব্লু স্যাচুরেটেড পাওয়ার

30W এর চেয়ে বড় বা সমান (45 ডিবিএম) ± 1 ডিবিএম

- ব্যান্ড লাভ ফ্ল্যাটনেসে

1.5db এর চেয়ে কম বা সমান

কাজ বর্তমান

1.7a এর চেয়ে কম বা সমান

আউটপুট ভিএসডাব্লুআর

2.6 এর চেয়ে কম বা সমান

বিশৃঙ্খলা দমন

65 ডিবিসির চেয়ে বড় বা সমান

সুরেলা দমন

-8 ডিবিসির চেয়ে বড় বা সমান

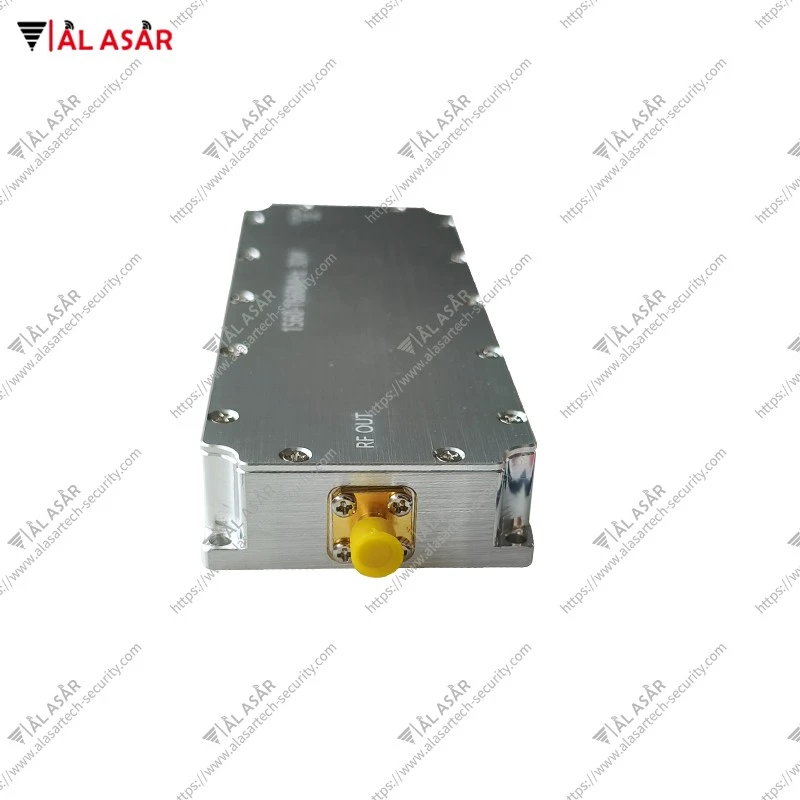

আরএফ আউটপুট ইন্টারফেস

স্যাম - চ

28 ভি পাওয়ার সাপ্লাই ইন্টারফেস

গ্রাউন্ডিং প্লেট/ লাল - কালো তারগুলি সহ ক্যাপাসিটারের মাধ্যমে - ফিড করুন

ভিসিসি বিদ্যুৎ সরবরাহ

ডিসি: 27-30V

ভিসিসি সর্বাধিক ভোল্টেজ

+30V

সংযোগকারী ছাড়া মাত্রা

127.5 × 59.5 × 18 মিমি

পরিবেষ্টিত তাপমাত্রা

-20^oC~+55^oC

ইনস্টলেশন পদ্ধতি

পাওয়ার এমপ্লিফায়ার পরীক্ষার জন্য রেডিয়েটার ইনস্টল করা দরকার
